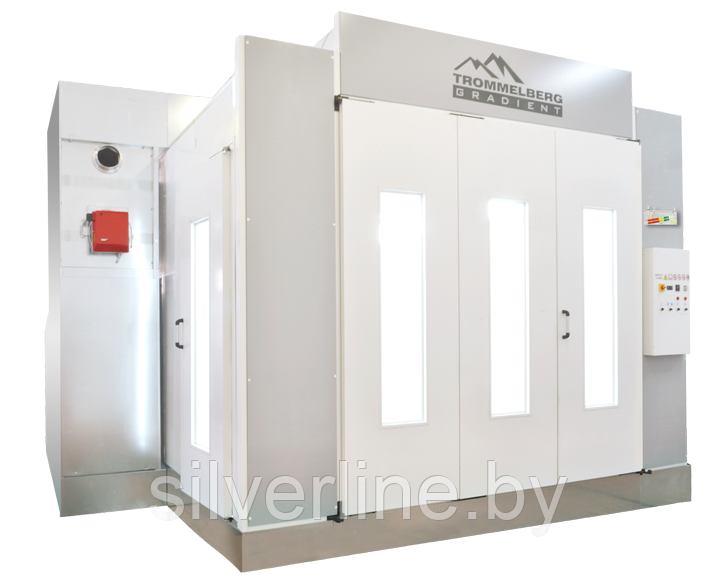

Окрасочно-сушильная камера SB-7428
Окрасочно-сушильная камера 7х4х2.76 м производства Италии с комбинированный приточно-вытяжным агрегатом и дизельной горелкой Riello RG4S.
Окрасочно-сушильная камера SB-7428
Габариты: |
|
- кабины (ГхШхВ), мм |
7000х4000х2760 |
- наружные (ГхШхВ), мм |
7160x5010x3740 |
- ворот (ШхВ), мм |
2700x2700 |
Тепловентиляционный агрегат: |
|
- мощность двигателя притока, кВт |
7.5 |
- мощность двигателя вытяжки, кВт |
7.5 |
- тепловая мощность, кВт |
220 |
- макс. воздухообмен в режиме окраски, м³/час |
24000 |
- макс. температура в процессе окраски, °C |
30 (при температуре наружнего воздуха 0°C ) |
- макс. температура в процессе сушки, °C |
80 |
- потребеление топлива (при +20°C), кг/час |
19 (при теплотворной способности топлива 10.2 Mкал/кг) |
Требования к электросети: |
|
Общая потребляемая мощность, кВт |
17 |
Электропитание, В/Гц |
3Ф.x380-400/50 |
Мощность ламп освещения, Вт |
1856 |
Основные особенности:
-
Время монтажа камеры сократилось в 2 раза благодаря частичной предварительной сборке
-
Высококачественная окраска при полном воздухообмене и комфортные условия работы в любое время года благодаря использованию высокоэффективного теплообменника
-
Высокая скорость нагрева и эффективность: применение теплообменника 4-ходовой конструкции из жаропрочной стали существенно повышает производительность работ
-
4-ступенчатая очистка воздуха: входной карманчатый фильтр предварительной очистки Еurovent ЕU4/G4, высокоэффективный потолочный фильтр тонкой очистки класса F5 / ЕN779, двухслойный краскоостанавливающий фильтр Еurovеnt ЕU3 + Еurovеnt ЕU4 (выполняет также функцию вытяжного фильтра)
-
Освещенность в кабине превышает 1500 люкс.
Кабина/пленум/освещение
-
Кабина окрасочно-сушильной камеры SB-7428 собирается из теплоизолированных самонесущих сэндвич панелей, изготовленных из оцинкованного металла и соединенных между собой замками «шип-паз». Кабина изнутри и снаружи окрашена в белый цвет.
Кабина оснащается трехстворчатыми въездными воротами. Ворота имеют остекление из ударопрочного триплекса и оснащены подпружиненными штыревыми запорами.
В пленуме камеры находится высокоэффективный потолочный фильтр тонкой очистки класса ЕU5.
Кабина оборудована потолочными светильниками угловой конструкции с люминесцентными трубками XL, создающими превосходный уровень освещенности и правильную цветопередачу, что важно для высококачественной окраски автомобилей. Класс освещения IRC85
В кабине устанавливается угловая полка для инструментов и верхняя подвижная штанга для подвешивания деталей.
Полы/напольные фильтры
-
Камера устанавливается на металлическом основании. При необходимости камеру можно установить в предварительно подготовленный приямок глубиной 340 мм.
Пол полностью решетчатый перекрыт оцинкованными решетками с несущей способностью 500 кг/колесо. Все конструкции основания изготовлены из оцинкованной стали.
Под всей поверхностью решеток пола устанавливается двухступенчатых напольный (краскоостанавливающий) фильтр, состоящий из полотен класса ЕU3 и ЕU4. Такая конструкция фильтра позволяет эффективно защитить вытяжной вентилятор от загрязнения при сохранении высокой эффективности вентиляционной системы.
Агрегаты/вентиляторы/теплообменник
-
Камера оснащена двумя центробежными вентиляторами с взрывобезопасными электродвигателями мощность 7.5 кВт каждый. Для большей эффективности лопатки турбин вентилятора развернуты вперед. Перед приточным вентилятором установлен карманчатый фильтр класса ЕU4.
Конструкция камеры предусматривает режимы работы с полным воздухообменом и рециркуляцией, а также ручную регулировку давления в кабине камеры при помощи заслонки на линии вытяжки. В режиме рециркуляции (частичного воздухообмена) воздуха поддерживаются оптимальные параметры воздухообмена, постоянная температура по всей поверхности автомобиля и обеспечивается экономия топлива благодаря повторному прохождению нагретых масс воздуха через кабину.
Пульт управления
-
Пульт управления встроен в переднюю стенку камеры. В составе пульта имеется термоконтроллер режима окраски и сушки, таймер сушки, а также счетчик часов работы. Пульт обеспечивает автоматический режим охлаждения.
Устройства безопасности
-
Камера оснащается следующими устройствами безопасности:
• термостатом безопасности с ручным перезапуском для предотвращения перегрева воздуха
• манометром с цветной шкалой для отображения давление в кабине камеры
• устройством блокировки на линии подачи сжатого воздуха.
Упаковка и сборка
-
Окрасочно-сушильная камера SB-7428Е поставляется с частичной предварительной сборкой, что позволяет сократить время монтажа в 2 раза.
Опции:
• Угловое освещение комп. 4 шт., 928Вт, арт. CL4458
• Заездные рампы (2 шт.), арт. RMP28E
• Газовая горелка взамен дизельной.
Стандартная комплектация
- полностью решетчатый пол: 35 оцинкованных решеток, несущая способность 500 кг/колесо;
- стеновые панели толщиной 40 мм;
- металлическое основание высотой 340 мм;
- основные ворота: трехстворчатые, с безопасным остеклением, вкл. 1 створку для персонала;
- боковая дверь с безопасным остеклением для персонала;
- 8 светильников угловой конструкции: 32х58-Вт люминесцентных трубок XL (3 типа люминофоров), класс освещения IRC85, дневное;
- 4-ходовой теплообменник;
- дизельная горелка Riеllo RG4S;
- 2 центробежных вентилятора с ременным приводом и развернутыми вперед лопатками, моторы 2х7.5 кВт;
- ручная заслонка для регулировки давления в кабине;
- комплект фильтров;
- пульт управления "Еasy Control";
- угловая полочка для инструментов;
- верхняя подвижная штанга для подвешивания деталей;
- термостат безопасности с ручным перезапуском;
- манометр с цветной шкалой;
- устройство блокировки на линии подачи сжатого воздуха.
Характеристики транспортного средства для отгрузки:
7 x 2.5 x 2.2 м, боковая погрузка, стойки и тент снимаются.
Основные атрибуты | |
---|---|
Производитель | Trommelberg |
Страна производитель | Италия |
