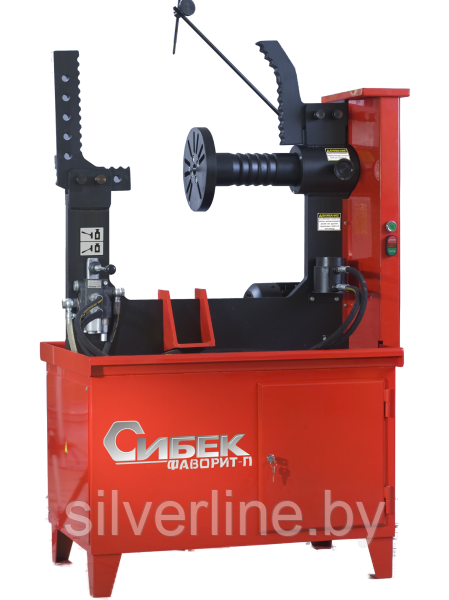

Стенд для правки дисков «Фаворит-П» предназначен для правки литых и кованых легкосплавных дисков от 10 до 24 дюймов включительно (до 24х дюймов - используя мобильный кронштейн).
Вал изготовлен из инструментальной стали 50Х с повышенной износостойкостью и прочностью.
Добавлен электрический привод вращения шпинделя, предназначенный для облегчения поиска зоны правки диска, что, безусловно, повышает производительность труда и качество работ.
Ремонтируемый диск закрепляется на планшайбе, группа пазов которой позволяет зафиксировать любой диск вышеуказанного размера. Гидравлический привод стенда "Фаворит-П" позволяет достигать максимального усилия в зоне правки до 4875 кг, что, в большинстве случаев, позволяет полностью восстановить геометрию ремонтируемого диска. Комплектуется сменными рихтующими насадками и рабочими штоками. Для хранения набора вспомогательных инструментов в конструкции стенда предусмотрен инструментальный ящик. Управление рабочим гидроцилиндром осуществляется при помощи гидравлического распределителя со встроенным редукционным клапаном и регулятором давления. Гидроцилиндр приводится в действие давлением масла, создаваемым масляным насосом. Масляный насос, размещенный внутри корпуса стенда, является основой гидропривода «Фаворита-П». Вращение насоса осуществляет электродвигатель, соединенный с насосом через муфту. На обратной стороне струбцины расположен указатель биения, представляющий собой металлический стержень с острым основанием. Указатель биения служит для четкого определения места ремонта, особенно в заключительной стадии. Включение вращения шпинделя станка осуществляется нажатием кнопки, расположенной на передней панели. Передача момента от двигателя к шпинделю производится посредством ременной передачи.
Характеристика | Значение |
Напряжение питания, В | 3 фазы, 380±10% |
Потребляемая мощность, Вт | 1100 |
Габаритный размеры (Д х Ш х В), мм | 890х610х1270(1420) |
Вес, кг | 220 |
Размер ремонтируемых дисков (посадочный диаметр), дюйм | 10-24 |
Рабочий ход штока гидроцилиндра, мм | 30 |
Рабочее давление в гидросистеме, кгс/см² | 75-80 |
Рабочее усилие, развиваемое гидроцилиндром, кгс | 3080 |
Максимальное усилие, развиваемое гидроцилиндром, кгс | 4875 |
Степень защиты оболочки, | IPX0 |
Класс защиты от поражения электрическим током, | I |
Вес в упаковке, кг | 250 |
Размеры в упаковке, Д х Ш х В, мм | 700x1100x1375 |
Расчетная производительность дисков/час | 4 |
Объём упаковки, м куб. | 1.06 |
Скорость вращения вала, об/мин | 130 |
Основные | |
---|---|
Производитель | Сибек |
Страна производитель | Россия |
Максимальный диаметр диска | 24 дюйм |
Напряжение питания | 380 В |
Вес | 220 кг |
Пользовательские характеристики | |
Блок подготовки воздуха | Да |
- Цена: 6 730,50 руб.
