Стенд сход развал 3D Easy Ray 200 LL

В реестре средств измерений РБ № сертификата 12545, № госреестра РБ 03 19 7012 19.

Описание

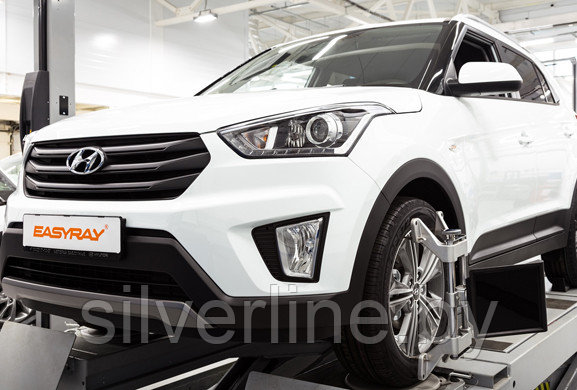

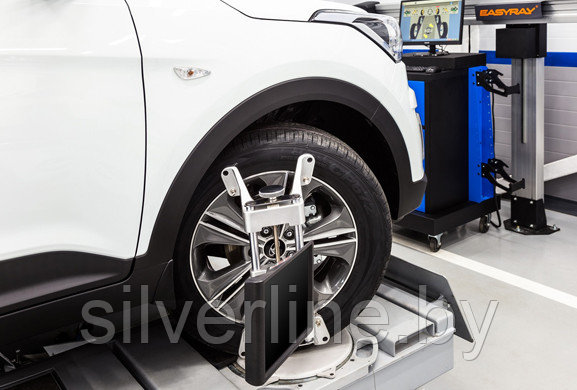

EASYRAY 200 LL – компьютерный 3D-стенд развал схождения, предназначенный для работ на подъемнике и яме. Данный стенд обладает высокой точностью и надежностью, расширенными возможностями для проведения проверки углов и их регулировки.  Балка с двумя камерами расположена на лифтовой Т-образной стойке, что позволяет получить максимальную зону видимости камер, и проводить регулировки и измерения на любой высоте .  Данная комплектация поставляется с стационарной облегченной полкой для PC, на которой стоит моноблок, 22-ух дюймовый экран, и цветной струйный принтер (опция).

Технологические особенности:

• Компенсация биения выполнятся прокаткой автомобиля вперед-назад одновременно с измерениями углов;
• Не требует точного нивелирования подъемника, т.к. измерения производятся относительно виртуальной (средней) плоскости;
• Возможность быстрого доступа ко всем функциям в процессе работы стенда;
• Все показания регулировок отображаются на мониторе стенда в режиме он-лайн без каких-либо задержек;
• Непрерывный он-лайн контроль углов на мониторе при регулировке;
• Контроль геометрии взаимного положения осей автомобиля;
• Возможность дополнительного ввода данных автомобилей в базу;

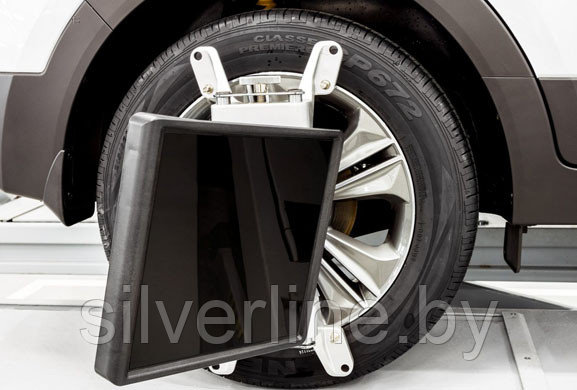

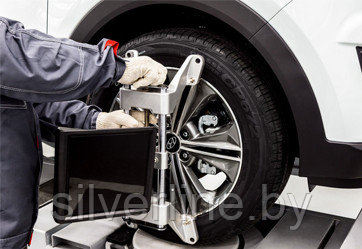

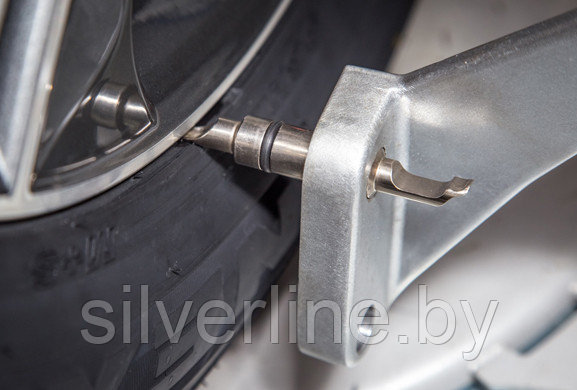

• Идущие в комплекте прочные колесные захваты с небьющимися мишенями надежно крепятся на дисках автомобиля.
• Стенд поставляется откалиброванным, что значительно упрощает его монтаж и ввод в эксплуатацию.

Основные преимущества:

• Применена технология “Stealth”, защищающая светоотражающие элементы от солнечных бликов и световых помех;
• Процедура компенсации биения 10+10. при прокатке колесо не съезжает с круга.
• Техническая поддержка , а так же он-лайн диагностика от производителей через интернет;
• Корпус из прочного алюминиевого сплава и резиновая защита кромки мишеней делает их практически “неубиваемыми” в отличии от мишеней в пластиковом корпусе;
• Мишени EASYRAY – одни из самых малых мишеней по сравнению с аналогичными стендами;
• Каждый стенд тестируется, и проходит заводскую  калибровку;
• Легкое, интуитивно понятное программное обеспечение на русском языке;
• При создании стендов были использованы самые современные технологии отрасли, а так же высококачественные комплектующие (камеры, электронные платы, колесные зажимы, мишени), проверенные ведущими европейскими производителями на протяжении 20 лет;
• Стенды EASYRAY обладают высокой точностью и надежностью, расширенными возможностями для проведения проверки углов и их регулировки;
• Окраска тумбы в дополнительные цвета по заказу-БЕСПЛАТНО!
• Ежегодное обновление базы автомобилей-БЕСПЛАТНО!

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Наименование характеристики    Значение характеристики
Модель    EASYRAY 200
Углы развала колес
Диапазон измерений, ...°    ± 25
Пределы допускаемой абсолютной погрешности измерений, …'    ± 5
Углы суммарного схождения колес
Диапазон измерений, ...°    ± 45
Пределы допускаемой абсолютной погрешности измерений, …'    ± 5
Углы продольного наклона оси поворота управляемых колес
Диапазон измерений, ...°    ± 15
Пределы допускаемой абсолютной погрешности измерений, …'    ± 6
Углы поперечного наклона оси поворота управляемых колес
Диапазон измерений, ...°    ± 30
Пределы допускаемой абсолютной погрешности измерений, …'    ± 6
Габаритные размеры, не более, мм
- светоотражающих мишеней    ± 30
- передних    450 х 400
- задних    450 х 450
- стойки с видеокамерами    2800 х 400 х 2800
- приборной стойки    760 х 760 х 1150
Масса светоотражающих мишеней, не более, кг
- передних    5,55
- задних    6,85
Диапазон рабочих температур, °С    от +10 до +50
Требования по электропитанию
Трехпроводная однофазная сеть переменного тока
Напряжение, В    220 +10%-15%
Частота, Гц    50/60
