Стенд сход-развал Техно Вектор 5214 N

Стенд сход-развал Техно Вектор 5214 N

  • Под заказ
  • Код: 5214 N

11 609,75 руб.

Стенд сход-развал Техно Вектор 5214 N
Стенд сход-развал Техно Вектор 5214 N Под заказ
11 609,75 руб.
Купить
+375296676923
Отдел продаж
  • +375296700519
    Отдел продаж
  • +37517 377-63-28
    тел./факс
  • +375298638169
    Отдел продаж
  • +37517 3776327
Купить
+375296676923
Отдел продаж
  • +375296700519
    Отдел продаж
  • +37517 377-63-28
    тел./факс
  • +375298638169
    Отдел продаж
  • +37517 3776327
  • График работы
  • Адрес и контакты
возврат товара в течение 14 дней по договоренности

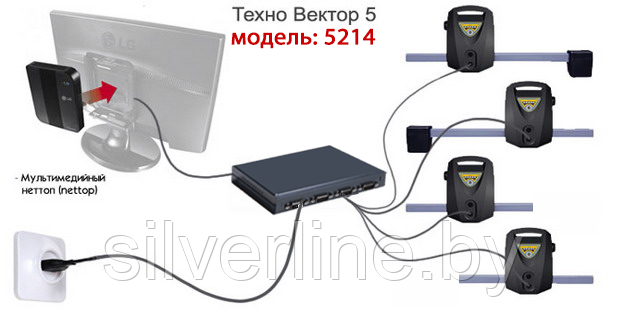

Модификации прибора 5214 N – оснащаются 6 CCD камерами и 8 датчиками измерителями вертикальных углов.

Связь между измерительными блоками - инфракрасная.

Измерительные блоки подключаются к компьютерной стойке посредством кабелей.

Данная модификация стенда поставляется без компьютерной стойки, что позволяет более гибко организовать рабочее место и значительно сэкономить рабочее место в автосервисе.

 Для получения бесплатного обновления ПО и Базы данных требуется регистрация оборудования.



ГАБАРИТЫ И ТРАНСПОРТИРОВКА

Стенды ТехноВектор доставляются в специальной таре, количество мест и габариты приведены в таблице:


Тип упаковки Габаритные размеры (мм) (ДхШхВ) Вес (кг)
Пленка (Передние поворотные опоры) 450 x 380 x 135 30.2
Картонная коробка (захваты) 590 x 300 x 520 17.3
Картонная коробка (монитор)* 560 x 110 x 420 3.5
Ящик фанерный 1200 x 600 x 300 45.3
Ящик фанерный 1830 x 155 x 175 16.8
Ящик фанерный 450 x 360 x 480 18.5

Вес БРУТТО : 131.6 кг.

Объем: 0.51 m3

ТЕХНО ВЕКТОР 5
стенд с инфракрасной связью
"Техно Вектор 5" - Компьютерный стенд предлагающий максимальную инновацию.

Компьютерная стойка V-серии оснащена широкоформатным LCD монитором и эргономичной рабочей панелью с пленочным пультом управления.

Выразительный вид - результат поиска стилевых решений на тему автомобильного дизайна, который характеризуется кинетическими формообразующими кривыми.

Кинетический дизайн - это визуализация присущих автомобилям динамических качеств.

Измерительная система на базе CCD матриц высокого разрешения позволяет измерить с высокой точностью схождение, колесную базу и ширину колеи, а также схождение в повороте при 20° без использования электронных поворотных кругов.

Каждая CCD камера содержит два излучателя и CCD матрицу высокого разрешения.

Режим "Просмотр показаний датчиков" позволяет производить детальную диагностику работы стенда. Калибровочное устройство входит в базовую комплектацию.

Восемь CCD камер на базе японских оптических матриц высокого разрешения.

Высокоточные датчики наклона с термокомпенсацией.

DSP - цифровой процессор и 12-ти разрядное АЦП в каждом измерительном блоке.

Цифровая передача данных от измерительных блоков на электронный блок управления через USB - порт.

Беспроводные версии стендов комплектуются резервными кабелями (4шт. х 10м) для подзарядки аккумуляторов в процессе работы.

Новейшая база данных по автомобилям Европы, США, Азии, Японии (в т.ч. с правым рулем), России и др. Более 40 000 автомобилей в базе, возможность создания собственной базы.

ВЫПУСКАЕМЫЕ МОДЕЛИ СТЕНДОВ "ТЕХНО ВЕКТОР":

Модель 5214 N

Модификации прибора 5214 N – оснащаются 6 CCD камерами и 8 датчиками измерителями вертикальных углов. Передние и задние измерительные блоки оснащены электронными уровнями. Измерительные блоки модификации прибора 5214 N подключаются к компьютерной стойке посредством кабелей. Измерительные блоки модификации прибора 5214 N R подключаются к компьютерной стойке посредством высокочастотного радиоканала (Wi-Fi).

Модель 5216

Модификации прибора 5216 – оснащаются 8 CCD камерами и 8 датчиками измерителями вертикальных углов. Передние и задние измерительные блоки оснащены электронными уровнями. Измерительные блоки модификации прибора 5216 подключаются к компьютерной стойки посредством кабелей. Измерительные блоки модификации прибора 5216 R подключаются к компьютерной стойке посредством высокочастотного радиоканала (Wi-Fi).

Стенды могут комплектоваться ИБ с функцией PRRC. В любой модели стенда реализована стандартная процедура "Компенсация биения дисков" по 3-м точкам.

Функция PRRC

Функция PRRC позволяет дополнительно производить процедуру "Компенсация" прокаткой автомобиля или плавным вращением колес поддомкраченного автомобиля, с возможностью изменения положения колес в процессе регулировки. При этом поправка, вычисленная в процессе "Компенсации", пересчитывается автоматически под новое положение колеса.

Функция PRRC обеспечивается лазерным датчиком поворота оси измерительного блока.

Функция PRRC включается при компенсации биения дисков и позволяет произвести измерение более чем по 200 точкам, в отличие от стандартной схемы трехточечной компенсации.

Для компенсации биения достаточно повернуть колесо на треть оборота, что до минимума сокращает расстояние, на которое необходимо прокатить автомобиль.

Данная функция значительно увеличивает точность измерений и сокращает время проверки углов установки колес, что повышает производительность в целом.

В измерительные блоки всех моделей стендов сход-развал "Техно Вектор" встроены высокоточные, электронные уровни со световой индикацией, что обеспечивает работу оператора даже при недостаточном освещении.

Компьютерный стенд сход-развал для проверки и регулировки углов установки колес автомобилей является измерительным прибором и предназначен для контроля основных параметров положения осей колес любых типов легковых автомобилей с диаметром обода от 12 до 24 дюймов.

Техно Вектор, модификации 5214N, 5214N R, 5216, 5216 R предназначен для измерений и регулировки углов установки управляемых и неуправляемых колес автомобилей в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных салонов и дилерских диагностических центров.

Прибор обеспечивает измерение следующих основных параметров:

для передней и задней оси:

  • суммарный и индивидуальный углы схождения колес;
  • угол развала колеса;
  • углы смещения колес;
  • углы симметрии осей *.

для передней оси (управляемые колеса):

  • угол продольного наклона оси поворота колеса;
  • угол поперечного наклона оси поворота колеса.

* Данные параметры доступны в полном объеме только для стендов относящихся к категории « замкнутый контур »

Наименование параметра Диапазон измерений Макс.
погрешность
измерений
Сред.
статист.
погрешность
Углы установки передних колес
Углы развала колес ±8º ±3' ±2'
Угол суммарного схождения передних колес ±5º ±3' ±2'
Угол продольного наклона шкворня ±19º ±8' ±5'
Угол поперечного наклона шкворня ±19º ±8' ±5'
Углы поворота колес передней оси ±22º ±10' ±5'
Максимальный угол поворота колес** ±45º ±30' ±20'
Углы установки задних колес
Углы развала колес ±8º ±3' ±2'
Угол суммарного схождения колес задней оси ±5º ±3' ±2'
Углы индивидуального схождения колес задней оси ±2,5º ±2' ±1'
Углы симметрии
Угол смещения передней оси ±2,5º ±3' ±2'
Угол смещения задней оси* ±2,5º ±2' ±1'
Угол движения ±2,5º ±2' ±1'
Угол отклонения геометрии оси* ±2,5º ±3' ±2'

* - для стендов с замкнутым контуром
** - измеряется с помощью поворотных платформ

Программно-математическое обеспечение "Вектор" является мощным и современным средством контроля и управления процессом измерения и регулировки.

  • Непрерывная обработка информации от датчиков и отображение измеренных параметров на экран;
  • Автоматическая оценка измеряемых параметров на соответствие нормативам;
  • Цветные индикаторы облегчают работу на расстоянии от монитора;
  • Возможность быстрого перехода в другие режимы работы программы.

Программно-математическое обеспечение "Вектор" является мощным и современным средством контроля и управления процессом измерения и регулировки.

В программе интегрирована база данных, содержащая: Углы установки колес. Нормы давления в шинах. Трехмерная анимация. Схемы и иллюстрации регулировок. Более 40 000 автомобилей. Бесплатные ежегодные обновления базы данных и программного обеспечения.

Программа обеспечивает компенсацию биения дисков колес. Измеренная погрешность запоминается компьютером и учитывается как поправка при дальнейшем измерении и регулировке.

Электронная справочная система содержит исчерпывающую информацию по работе со стендом и программой. Видеоролики по работе с оборудованием. Видеоролики по работе с программой. Информация по регулировкам - схемы, иллюстрации, видео, трехмерная анимация.

Оптимизированная процедура измерения параметров установки колес существенно снижает время измерения.

Калибровочное устройство в базовой комплектации позволяет производить контроль и калибровку показаний датчиков самостоятельно. Пошаговая процедура, интегрированная в программе направляет действия оператора.

Возможность выбора режима регулировки. 11 режимов отображения регулируемых параметров - по группам и раздельно. Возможность регулировки продольного угла в реальном времени.

Программа позволяет сохранение и распечатку измеренных параметров до и после регулировки. Возможность цветной или черно-белой распечатки.

Реализован режим регулировки автомобиля с вывешенными колесами.

Наличие базы данных клиентов. Возможность статистического анализа проводимых работ за любой период времени по разным параметрам - по дням недели, по месяцам, по моделям автомобилей и т.д. Возможен полный контроль за действиями оператора.

По результатам регулировки выдается отчет в печатном виде с детальной расшифровкой параметров до и после регулировки.

Характеристики
Основные
Производитель  Техно Вектор
Страна производительРоссия
Максимальный диаметр диска24.0 (дюйм)
Пульт управленияДа
Напряжение питания 220 В
Тип принтераСтруйный
Гарантийный срок24 (мес)
КомпьютерДа
Поворотные кругиДа
Захваты (крабы)Да
Фиксатор руляДа
Фиксатор тормозной педалиДа
Операционная системаWindows
Измерительные головкиДа
Информация для заказа
  • Цена: 11 609,75 руб.
