Стенд развал схождения Техно Вектор  4216

Стенд развал схождения Техно Вектор 4216

  • Под заказ, 7 дней
  • Код: 4216

10 767,03 руб.

Стенд развал схождения Техно Вектор  4216
Стенд развал схождения Техно Вектор 4216Под заказ, 7 дней
10 767,03 руб.
+375296158369
Отдел продаж
  • +375298638169
    Отдел продаж
  • +37517 377-63-28
    тел./факс
  • +375296676923
    Отдел продаж
+375296158369
Отдел продаж
  • +375298638169
    Отдел продаж
  • +37517 377-63-28
    тел./факс
  • +375296676923
    Отдел продаж
  • День Время работы Перерыв
    Понедельник 09:30 — 18:00
    Вторник 09:30 — 18:00
    Среда 09:30 — 18:00
    Четверг 09:30 — 18:00
    Пятница 09:30 — 18:00
    Суббота 10:00 — 18:00 10:00 — 18:00
    Воскресенье Выходной

    * Время указано для региона: Беларусь, Минск

  • +375296158369Отдел продаж
    +375298638169Отдел продаж
    +37517 377-63-28тел./факс
    +375296676923Отдел продаж
    Павел
    БеларусьМинск220103 Минск, ул. Кнорина, д. 55, к. 67-69
    alfa_pavel
возврат товара в течение 14 дней по договоренности

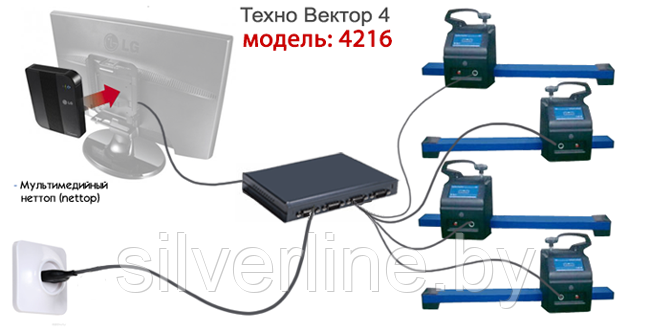

Модель 4216 – оснащаются 8 датчиками поворота и 8 датчиками измерителями вертикальных углов.

Измерительные блоки оснащены электронными уровнями и подключаются к компьютеру посредством кабелей.

Данная модификация стенда поставляется без компьютерной стойки, что позволяет более гибко организовать рабочее место и значительно сэкономить рабочее место в автосервисе.

Для получения бесплатного обновления ПО и Базы данных требуется регистрация оборудования.



ГАБАРИТЫ И ТРАНСПОРТИРОВКА

Стенды ТехноВектор доставляются в специальной таре, количество мест и габариты приведены в таблице:


Тип упаковки Габаритные размеры (мм) (ДхШхВ) Вес (кг)
Картонная коробка (захваты) 590 x 300 x 520 17.3
Пленка (Передние поворотные опоры) 450 x 380 x 135 30.2
Картонная коробка (монитор)* 560 x 110 x 420 3.5
Ящик фанерный 1200 x 600 x 300 43.5

Вес БРУТТО : 94.5 кг.

Объем: 0.38 m3

ТЕХНО ВЕКТОР 4
стенд с кордовой связью

Производство стендов "Техно Вектор" традиционно основано на сочетании импортной электронной базы, надежной механики и современных компьютерных технологий.

Новейшие датчики поворота и наклона с термокомпенсацией увеличивают точность и надежность изделия в целом.

Цифровая передача данных на центральный компьютер позволяет увеличить стабильность работы. Связь с компьютером через USB - порт повышает скорость обмена информацией.

Применение 12-ти разрядного АЦП увеличивает точность обработки сигнала датчиков.

Действие прибора основано на измерении угловых параметров, определяющих положение осей и колес автомобиля, с помощью прецизионных датчиков, обладающих высокой стабильностью в широком диапазоне измеряемых параметров.

Прибор содержит систему прецизионных датчиков, микро- процессорную систему обработки результатов измерений, компьютерную стойку с электронным блоком на базе персонального компьютера, дистанционное управление и комплект вспомогательных устройств и приспособлений. Датчики скомпонованы в четырех измерительных блоках – двух передних и двух задних.

Допускается использование только двух передних измерительных блоках (ИБ) – мод. 4108, при этом, не всегда возможно установить центральное положение руля в процессе регулировки схождения.
Измерительные блоки оснащены магнито-резистивными датчиками поворота с термокомпенсацией (кордовая связь) для измерения углов в горизонтальной плоскости.

Для измерения углов развала и наклона оси поворота колеса применяются высокоточные, термокомпенсированные датчики наклона на базе 3D MEMS технологий, способные выдержать удары до 20000 g, которые обеспечивают высокую надежность работы и точность измерений.

Применение самоцентрирующихся захватов, позволяет работать с дисками диаметром от 12 до 24 дюймов, что позволяет охватить весь спектр современных автомобилей.

В общепринятом понимании приборы подразделяют на следующие категории:
  • «Замкнутый контур» - предполагает наличие 8 датчиков измеряющих углы поворота в горизонтальной плоскости и позволяет измерять все углы смещения и симметрии.
  • «П – контур» (Открытый контур) – предполагает наличие 6 датчиков измеряющих углы поворота в горизонтальной плоскости и позволяет измерять основные углы смещения осей, т. к. угол смещения переднего моста, угол движения (угол действия тяги). Не позволяет измерять угол смещения заднего моста, угол отклонения геометрической оси.
  • «2 ИБ» - предполагает наличие 4 датчиков измеряющих углы поворота в горизонтальной плоскости и позволяет измерять углы схождения и смещения моста (приближенно) только на одной оси. Для измерения другой оси необходима переустановка ИБ, что связано с потерями времени. Не всегда возможно установить центральное положение руля в процессе регулировки схождения.

Прибор обеспечивает контроль положения осей всех четырех колес автомобиля. Управление процессом измерений производиться путем переключения программ с помощью клавиатур пульта дистанционного управления или компьютерной стойки. Цифровая передача данных от измерительных блоков к электронному блоку управления осуществляется по сигнальным кабелям (10м).

Цифровая передача данных на центральный компьютер позволяет увеличить стабильность работы. Связь между компьютером через USB - порт повышает скорость обмена информацией.

В независимости от комплектации стенда, реализована процедура "Компенсация биения дисков" по 3-м точкам. Применение 12-ти разрядного АЦП увеличивает точность обработки сигнала датчиков.

В память персонального компьютера прибора заложена база данных на большое количество моделей автомобилей. В процессе диагностического контроля обеспечивается непрерывный съем информации об угловом положении колес с графическим отображением режимов контроля и автоматической оценкой параметров на соответствие установленным в технической документации нормам. База данных содержит так же схемы регулировок соответствующих моделей автомобилей и схемы их загрузки при проведении контроля.

Прибор снабжен программой калибровки измерительных датчиков и калибровочным приспособлением, позволяющими оперативно сохранять и обновлять информацию об основных параметрах датчиков.

Компьютерные стойки управления прибором имеют маркировку «Т» - в случае комплектации стандартной стойкой и «S» - в случае комплектации комбинированной стойкой с ящиками для инструмента. Крышка выполнена из АБС пластика.

Модификация компьютерной стойки выбирается по желанию заказчика. В измерительные блоки всех моделей стендов сход-развал "Техно Вектор" встроены высокоточные электронные уровни со световой индикацией, что обеспечивает работу оператора даже при недостаточном освещении.

Компьютерный стенд для проверки и регулировки углов установки колес автомобилей является измерительным прибором и предназначен для контроля основных параметров положения осей колес любых типов легковых автомобилей с диаметром обода от 12 до 24 дюйма.

Техно Вектор, модификации 4108, 4214N, 4216 (далее прибор) позволяет осуществлять измерений и регулировки углов установки управляемых и неуправляемых колес автомобилей в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных заводов и диагностических центров.

Прибор обеспечивает измерение следующих основных параметров:

для передней и задней оси:

  • суммарный и индивидуальный углы схождения колес;
  • угол развала колеса;
  • углы смещения колес *;
  • углы симметрии осей *.

для передней оси (управляемые колеса):

  • угол продольного наклона оси поворота колеса;
  • угол поперечного наклона оси поворота колеса.

* Данные параметры доступны в полном объеме только для стендов относящихся к категории «замкнутый контур».

Наименование параметра Диапазон
измерений
Макс.
погрешность
измерений
Сред.
статист.
погрешность
Углы установки передних колес
Углы развала колес ±8º ±5' ±2'
Угол суммарного схождения передних колес ±5º ±6' ±3'
Угол продольного наклона шкворня ±19º ±10' ±6'
Угол поперечного наклона шкворня ±19º ±10' ±6'
Углы поворота колес передней оси ±11º ±10' ±6'
Максимальный угол поворота колес** ±45º ±30' ±20'
Углы установки задних колес
Углы развала колес ±8º ±5' ±2'
Угол суммарного схождения колес задней оси ±5º ±6' ±3'
Углы индивидуального схождения колес задней оси ±2,5º ±5' ±2'
Углы симметрии
Угол смещения передней оси ±2,5º ±6' ±3'
Угол смещения задней оси* ±2,5º ±5' ±2'
Угол движения ±2,5º ±5' ±2'
Угол отклонения геометрии оси* ±2,5º ±6' ±3'

* - для стендов с замкнутым контуром
** - измеряется с помощью поворотных платформ

Наименование параметра Значение
Напряжение, В 220 ± 10%
Частота, Гц 50/60
Диапазон крепления колесного адаптера (захвата), дюймы 12 ÷  22
Рабочая температура, °С +10 ÷ +35
Потребляемая мощность, Вт 150
Масса, нетто, Кг, 182
Масса, брутто, Кг 212
Объем, м3 1,3
Количество мест в упаковке 5
Климатическое исполнение прибора по ГОСТ ГОСТ 15150-69



Программно-математическое обеспечение "Вектор" является мощным и современным средством контроля и управления процессом измерения и регулировки.

  • Непрерывная обработка информации от датчиков и отображение измеренных параметров на экран;
  • Автоматическая оценка измеряемых параметров на соответствие нормативам;
  • Цветные индикаторы облегчают работу на расстоянии от монитора;
  • Возможность быстрого перехода в другие режимы работы программы.

Программно-математическое обеспечение "Вектор" является мощным и современным средством контроля и управления процессом измерения и регулировки.

В программе интегрирована база данных, содержащая: Углы установки колес. Нормы давления в шинах. Трехмерная анимация. Схемы и иллюстрации регулировок. Более 40 000 автомобилей. Бесплатные ежегодные обновления базы данных и программного обеспечения.

Программа обеспечивает компенсацию биения дисков колес. Измеренная погрешность запоминается компьютером и учитывается как поправка при дальнейшем измерении и регулировке.

Электронная справочная система содержит исчерпывающую информацию по работе со стендом и программой. Видеоролики по работе с оборудованием. Видеоролики по работе с программой. Информация по регулировкам - схемы, иллюстрации, видео, трехмерная анимация.

Оптимизированная процедура измерения параметров установки колес существенно снижает время измерения.

Калибровочное устройство в базовой комплектации позволяет производить контроль и калибровку показаний датчиков самостоятельно. Пошаговая процедура, интегрированная в программе направляет действия оператора.

Возможность выбора режима регулировки. 11 режимов отображения регулируемых параметров - по группам и раздельно. Возможность регулировки продольного угла в реальном времени.

Программа позволяет сохранение и распечатку измеренных параметров до и после регулировки. Возможность цветной или черно-белой распечатки.

Реализован режим регулировки автомобиля с вывешенными колесами.

Наличие базы данных клиентов. Возможность статистического анализа проводимых работ за любой период времени по разным параметрам - по дням недели, по месяцам, по моделям автомобилей и т.д. Возможен полный контроль за действиями оператора.

По результатам регулировки выдается отчет в печатном виде с детальной расшифровкой параметров до и после регулировки.



Характеристики
Основные
ТипКомпьютерные 2D стенды
Операционная система  Windows
Пульт управленияДа
Страна производительРоссия
Поворотные кругиДа
КомпьютерДа
Мобильный шкаф (стойка)Нет
Измерительные головкиДа
Гарантийный срок  24 мес
Фиксатор руляДа
Захваты (крабы)Да
Максимальный диаметр диска  24 дюйм
Производитель  Техно Вектор
Тип принтераСтруйный
Фиксатор тормозной педалиДа
Напряжение питания220 В
