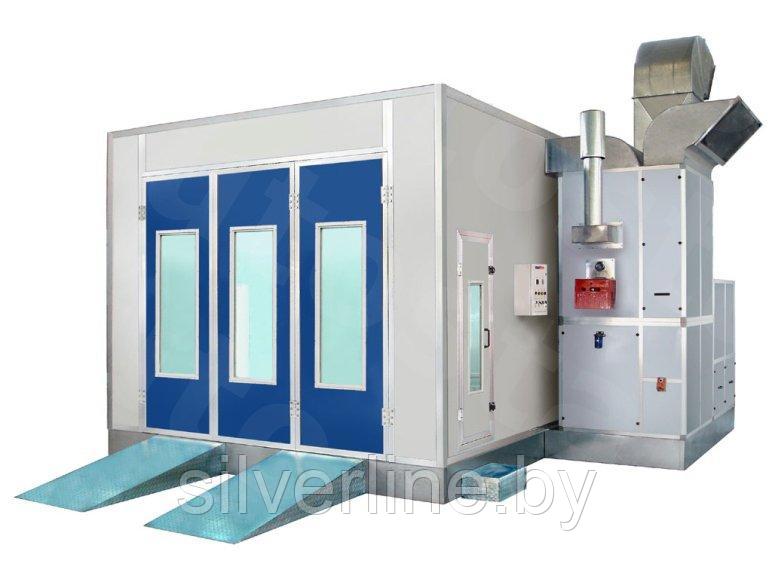

Камера окрасочно-сушильная ASL с приточным тепловентиляционным агрегатом производительностью 25 000 куб. м воздуха в час и дизельной горелкой Riello тепловой мощностью от 180 000 ккал/час
Дизайн кабины
Окрасочно-сушильная камера оснащена кабиной современного внешнего вида и конструкции из окрашенных стальных стеновых панелей. Наличие тепло- и звукоизолирующего заполнения в сочетании с тепловым агрегатом обеспечивает эффективный нагрев воздуха до рабочих температур.
Размеры кабины позволяют обслуживать легковые автомобили любого класса. Кабина оснащается въездными воротами и сервисной дверью.
Агрегатная часть
Агрегат с одним двигателем приводит в движение приточный вентилятор прямого привода, который обеспечивает воздухообмен как в режиме окраски, так и в режиме сушки.
Основание
Окрасочные камеры ASL поставляется с металлическим 300 мм основанием и полность решетчатым полом со всеми усиленными решетками до 800кг. на одно колесо.
Для заезда автомобилей на основание используются аппарели
При желании, основание окрасочной камеры может быть заглублено в полы таким образом, чтобы пол камеры находился на одном уровне с полом рабочего помещения.
Электрический пульт управления
Пульт управления полностью контролирует все рабочие режимы и обеспечивает безопасную работу дизельной горелки. Пульт оснащен индикаторами режимов работ, необходимой рабочей и аварийной сигнализацией, таймером и контроллером температуры в кабине.
Фильтры
Окрасочная камера оснащена входным фильтром предварительной очистки, потолочным фильтром тонкой очистки и напольным фильтром для поглощения окрасочного тумана.
Карманчатые фильтры устанавливаются на легкосъемных металлических рамках для удобства замены.
Стандартная комплектация
- приточная вентиляция
- увеличенный теплообменник — увеличение КПД с 70% до 92% и экономия диз.топлива до 20%
- дизельная горелка RIELLO
- металлическое основание
- 2 въездные аппарели
- въездные ворота и сервисная дверь
- окрашенные стеновые панели с наполнителем из пенопласта
- верхнее освещение — расположенное под углом к потолку
- нижнее освещение — вертикальное расположение светильников
- лампы освещения Philips
- электрический пульт управления
- потолочный фильтр тонкой очистки
- напольный фильтр для поглощения окрасочного тумана
- фильтр предварительно очистки
- датчит давления в камере
- датчик температуры в камере
- термо датчик
- датчик моточасов
- аварийное отключение камеры при перегреве теплообменника
Технические характеристики
Модель | ASL-30 | |
Производитель | ASL (Китай) | |
Внутренний размер (ДхШхВ) | мм | 6900×3900×2650 |
Внешний размер (ДхШхВ) | мм | 7000×5350×3400 |
Количество створок (въездные ворота) | шт | 3 |
Въездные ворота | мм | 3000×2600 |
Сервисная дверь | мм | 650×1800 |
Стеновые панели | мм | 50 |
Тепло вентиляционный агрегат | ||
Производительность вентилятора приточного | м³ /час | 25 000 (2×12 500) |
Двигатель приточной вентиляции | кВт | 2×4,0 |
Производительность вентилятора вытяжного | м³ /час | 15 500 |
Двигатель вытяжной вентиляции | кВт | 1×5,5 |
Тепловая мощность горелки | кКал/час | 200 000 |
Скорость воздушного потока | м/с | ≥ 0,26 |
Обмен воздуха | кол-во/час | 350 |
Температура покраски | оС | 20 |
Температура сушки | оС | 80 |
Расход дизельного топлива на рабочий цикл*** | кг | 6-8 |
Освещение | Lux | ≥ 800 |
Верхние угловые светильники | Вт | 8 плафонов × 4 лампы = 32 ед. × 36 Вт = 1 152 Вт |
Нижние боковые светильники | шт | 8 плафонов × 2 лампы = 16 ед. × 36 Вт = 576 Вт |
Нижние боковые светильники, расположение | Вертикальное | |
Общая потребляемая мощность | кВт | 15,2 |
Уровень шума | dB | < 85 |
Эффективность фильтрации | ≥ 95% | |
Основание | Металлическое | |
Решетчатый пол | ПОЛНОСТЬЮ РЕШЕТЧАТЫЙ ПОЛ | |
Фильтр угольный | Да | |
Привод заслонка рециркуляции воздуха | Электрическая |
***- Зависит от температуры воздуха подаваемого на горелку
Основные атрибуты | |
---|---|
Производитель | YokiStar |
Страна производитель | Китай |
- Цена: от 66 624 руб.
