Основные свойства:
Серия | - | Серия Premium. Серия стендов предлагающих максимальную инновацию как в технических характеристиках, так и в дизайне и эргономике. |
Количество камер | - | Четыре неподвижные камеры. |
Типы камер | - | Две видеокамеры по 1,3 Мп и две видеокамеры по 5 Мп. |

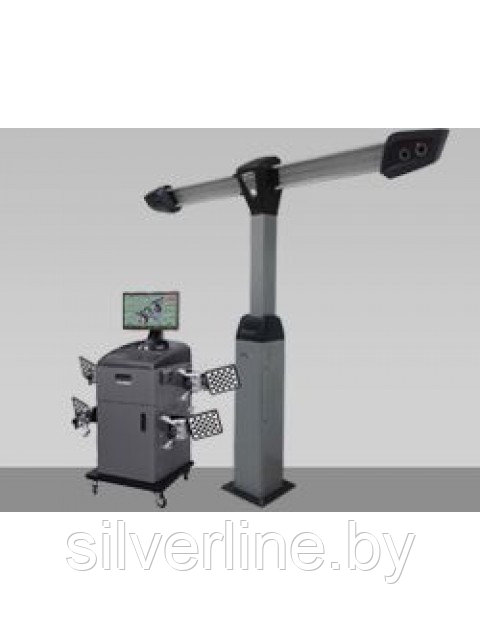

Тип монтажа | - | Напольный. Т-образная стойка |
Компьютерная стойка | - | T - серии |
Применяемость | - | Подъемник |
Расстояние от камер до центра передних поворотных платформ | - | 1200 - 3500 мм |
Основные преимущества | - |
|
* При монтаже на расстоянии более 2200мм от передних поворотных платформ обеспечивается работоспособность стенда от самого нижнего положения подъемника до высоты 1700мм. ** Только при измерении в плоскости автомобиля. Для проведения измерений относительно горизонтальной плоскости необходимо выполнить процедуру определения горизонта. |
Установка и пусконаладка:
Cтоимость пусконаладочных работ и калибровки камер на площадке стендов Техно Вектор 7, составляет 500$, плюс командировочные расходы.
Требования к монтажу Техно Вектор (все модели)
Первоначальный монтаж прибора осуществляется сервисной службой производителя по отдельному договору или потребителем при обязательном соблюдении требовании производителя. Работа прибора возможна на 4-х стоечном подъемнике или на ремонтной яме, при обязательном соблюдении требовании по горизонтальности.
Разница уровня передних поворотных платформ и задних площадок не должна превышать размеров, указанных на рисунке.
Прибор устанавливается таким образом, чтобы монитор ПК был виден оператору, находящемуся как у любого из колес, так и под автомобилем при его регулировке. Рекомендуемое расположение прибора на рабочем месте приведено ниже.
Проверку и выставку разницы уровней опорных площадок колес автомобиля необходимо проводить перед началом работы прибора на новом рабочем месте, а также при периодических перепроверках опорных площадок, периодичность которых определяет потребитель в зависимости от конструктивной нестабильности используемых площадок.
Проверка разницы уровней площадок может проводиться сервисной службой производителя.
Рекомендуется подключение монитора, принтера, и электронного блока осуществлять с помощью разветвителя типа «Пилот» и стабилизатора напряжения.
Принципиальные отличия между различными типами стендов Техно Вектор 7 обусловлены конструкциями крепления камер и общим числом камер.
Серия четырехкамерных стендов без подъемного механизма
Серия четырехкамерных стендов без подъемного механизма включает в себя модификации
- Высокая T-образная стойка для подъемника
- Две отдельные высокие стойки для подъемника
- Две отдельные низкие стойки для ямы
- Настенный вариант крепления «Балка»
Неподвижное крепление камер позволяет проводить измерение как относительно горизонтальной плоскости, так и относительно плоскости, заданной центрами колес автомобиля (динамическое определение горизонтальной плоскости).
На схеме показано, что серия четырехкамерных стендов имеет увеличенную по высоте область зрения. Стенды этой серии пригодны для использования как на подъемнике, так и на яме. Низкие стойки предназначены для использования на яме.
Расстояние от стоек с камерами до осей передних колес в отличие от двухкамерных стендов варьируется в широких пределах – от 1200мм до 3500 мм.
При установке стендов серии Техно Вектор 7 на подъемнике для правильной работы следует учитывать требования к рабочему месту (подъемник) для Техно Вектор 7.
Серия двухкамерных стендов без подъемного механизма
Неподвижное крепление камер позволяет проводить измерение как относительно горизонтальной плоскости, так и относительно плоскости, заданной центрами колес автомобиля (динамическое определение горизонтальной плоскости).
На схеме показано, что эта серия двухкамерных стендов имеет ограниченную по высоте область зрения.
Расстояние от стоек с камерами до осей передних колес 1500-3500 мм.
При установке стендов серии Техно Вектор 7 для правильной работы следует учитыватьтребования к рабочему месту (подъемник) для Техно Вектор 7.
Серия двухкамерных стендов с балкой с изменяемым углом
Серия двухкамерных стендов с актуатором позволяет работать только относительно плоскости, заданной центрами колес автомобиля (динамическое определение горизонтальной плоскости).
На схеме показано, что эта серия двухкамерных стендов имеет увеличенную по высоте область зрения. Стенды этой серии пригодны для использования как на подъемнике, так и на яме.
Расстояние от стоек с камерами до осей передних колес 1500-3500 мм.
При установке стендов серии Техно Вектор 7 на подъемнике для правильной работы следует учитывать требования к рабочему месту (подъемник) для Техно Вектор 7.
Требования к рабочему месту для Техно Вектор 7
Установка стендов Техно Вектор 7 на подъемнике
Перед установкой прибора необходимо выровнять подъемник в горизонтальной плоскости. Требования по горизонтальности аналогичны требованиям при установке стендов Техно Вектор 7 на яме.
При установке стендов серии Техно Вектор 7 на подъемнике для правильной работы следует учитывать следующие факторы:
- Некоторые подъемники имеют близко расположенные колонны (параметр W)
- Некоторые подъемники имеют площадки под передние поворотные платформы, расположенные близко к передним стойкам (параметр H)
Подавляющее большинство из имеющихся на рынке четырехстоечных подъемников имеют размеры, позволяющие осуществить монтаж стендов серии Техно Вектор 7 в пределах указанных в инструкции допусков.
Напольный вариант (Т):
Напольный вариант (М, Н):
Настенный вариант (К):
Справочные размеры:
Минимальное расстояние до стены, min X = 200 мм.
Глубина стенда, Z = 320 мм (для напольных вариантов), 420 мм (для настенного варианта).
Встречаются также подъемники, для которых требуется минимизировать расстояние L, или перенести передние поворотные платформы назад из-за того, что передними стойками подъемника перекрывается область зрения камер.
Проще говоря, стойки загораживают мишени. Для того чтобы оценить пригодность подъемника или рабочего места для установки стенда Техно Вектор 7, рассчитайте параметр Запас по ширинепо приведенной ниже формуле.
B – расстояние между передними камерами (составляет 2340мм)
L – Расстояние от камер до переднего моста автомобиля (в диапазоне 1200-3500мм)
W – Расстояние между передними стойками подъемника, мм
H – Расстояние от передних стоек подъемника до переднего моста автомобиля, мм
Запас по ширине = B + | L*(B - W) | - 2 830* |
L - H |
* Значение 2830 соответствует автомобилю с максимальной шириной колеи 1763мм, с допустимым отклонением от центральной линии подъемника 25мм.
Требования к рабочему месту для Техно Вектор 7
Установка стендов Техно Вектор 7 на ремонтной яме
Работа прибора возможна на 4-х стоечном подъемнике или на ремонтной яме, при обязательном соблюдении требовании по горизонтальности.
Разница уровня передних поворотных платформ и задних площадок не должна превышать размеров, указанных на рисунке!
Напольный вариант:
Напольный вариант:
Настенный вариант (только 4-х камерные):
Оптимальная ширина ямы 750-800 мм.
Минимальное расстояние до стены, min X = 200 мм.
Глубина стенда, Z = 320 мм (для напольных вариантов), 420 мм (для настенного варианта).
L – Расстояние от камер до переднего моста автомобиля, мм, см. таблицу
Тип стенда | Расстояние L, мм |
Стенды с четырьмя камерами | 1200-3500 |
Стенды с двумя камерами | 1600-3000 |
Основные | |
---|---|
Максимальный диаметр диска | 24 дюйм |
Производитель | Техно Вектор |
Тип | Компьютерные 3D стенды |
Мобильный шкаф (стойка) | Да |
Операционная система | Windows |
Пульт управления | Да |
Фиксатор руля | Да |
Страна производитель | Россия |
Поворотные круги | Да |
Компьютер | Да |
Гарантийный срок | 24 мес |
Измерительные головки | Да |
Фиксатор тормозной педали | Да |
ЖК-монитор | Да |
Захваты (крабы) | Да |
