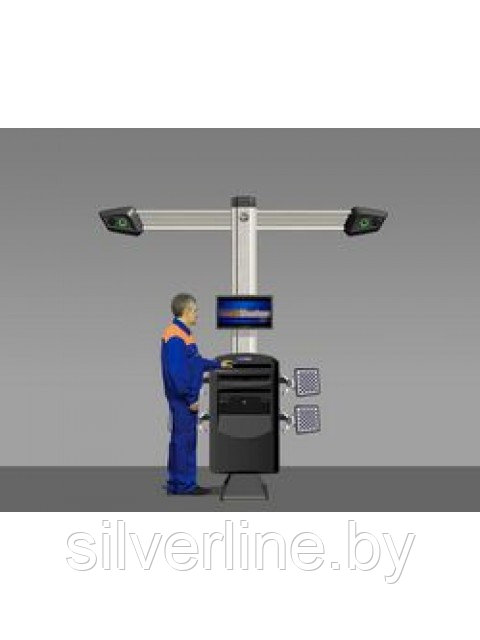

Компьютерный стенд сход-развал Техно Вектор 7212 T 5 A

Установка и пусконаладка:

Cтоимость пусконаладочных работ и калибровки камер на площадке стендов Техно Вектор 7, составляет 500$, плюс командировочные расходы.

Техно Вектор 7 с технологией 3D

Описание

Стенды Техно Вектор 7 с технологией 3D предназначены для измерения и регулировки углов установки управляемых и неуправляемых колес автомобилей в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных заводов и диагностических центров.

Функционирование приборов основано на измерении угловых параметров, определяющих положение осей и колес автомобиля с помощью видеокамер и плоских мишеней с градиентным рисунком.

Стенды содержат следующие основные элементы:

1. Компьютерная стойка

• эргономичная рабочая панель управления;
• полноразмерная клавиатура;
• пленочная клавиатура, дублирующая основные функциональные клавиши (для V серии);
• беспроводной пульт управления;
• современный, высокоскоростной процессор;
• 21,5 дюймов LCD цветной широкоформатный монитор;
• цветной струйный принтер;
• программное обеспечение Техно Вектор с трехмерной визуализацией.

2. Самоцентрирующиеся захваты колес.

Самоцентрирующиеся колесные адаптеры работают с широким диапазоном размеров колесных дисков
от 12” до 24” и совместимы с дисками легковых и легких грузовых автомобилей.

3. Мишени.

Пассивные отражатели без содержания электронных элементов, состоящие из:

• плоских мишеней с градиентным рисунком покрытые защитным слоем;
• прочного ударо-защищенного корпуса.

4. Система машинного зрения

Различные варианты исполнения корпуса системы машинного зрения позволяют подобрать оптимальную конфигурацию стенда под конкретные требования заказчика.

Существуют варианты напольной установки или настенного крепления, для работы на подъемнике или на яме, а так же обеспечивающие сквозной проезд.

Система машинного зрения оборудована прецизионными сетевыми камерами на основе высококачественных матриц большого формата. Передача данных с камер на компьютер осуществляется по протоколу TCP/IP.

Система машинного зрения автоматически распознает мишени, установленные на колеса автомобиля, а затем с высокой точностью вычисляет их геометрическое положение в пространстве.

WideScope - новая «широкоугольная» система машинного зрения — обеспечивает диапазон рабочих высот подъемника до 2-х раз больше по сравнению с аналогичными стендами других компаний.

5. Программное обеспечение Вектор 3D

Операционная система - лицензионная Microsoft Windows 7.

Трехмерный интерфейс программы позволяет в режиме реального времениотслеживать положение и углы установки колес автомобиля на экране.

Интуитивно понятный интерфейс в сочетании с расширенной справочной системойпомогает даже неподготовленным пользователям быстро освоить стенд и приступить к работе.

В программном обеспечении используются самые современные математические алгоритмы, учитывающие даже малейшие искажения изображения, вносимые оптической системой.

Программное обеспечение включает расширенную систему управления отчетами.

6. Комплект вспомогательных устройств и приспособлений.

Техно Вектор 7 с технологией 3D

Комплект поставки         цветной принтер   комплект мишеней     Компьютерная стойка серии V или серии T   Электронный блок   Пульт ДУ     Колесные адаптеры  (комплект)   поворотные платформы   Стопор руля Упор для тормоза

		Варианты компьютерной стойки. Техно Вектор V-cерия   Компьютерная стойка эргономичной конструкцией с дублирующей пленочной клавиатурой и полкой под полноразмерную клавиатуру. Техно Вектор Т-Серия   Металлическая компьютерная стойка, сверху пластиковая панель на которой располагаются элементы управления. Техно Вектор Light - series    Компьютерная стойка представляет собой металлическую конструкцию с пластиковым кожухом. Стойка крепится на вертикальной опоре корпуса видеокамер или к полу.	Аксессуары "Техно Вектор 7"      Система машинного зрения 1 Компьютерная стойка 1 Электронный блок 1 Мишени с градиентным рисунком 4 Самоцентрирующийся колесный адаптер (захват) 4 Стопор руля 1 Упор для тормоза 1 Поворотная платформа 2 Приемник пульта дистанционного управления 1 Пульт дистанционного управления 1 Руководство по эксплуатации 1 Струйный цветной принтер 1
