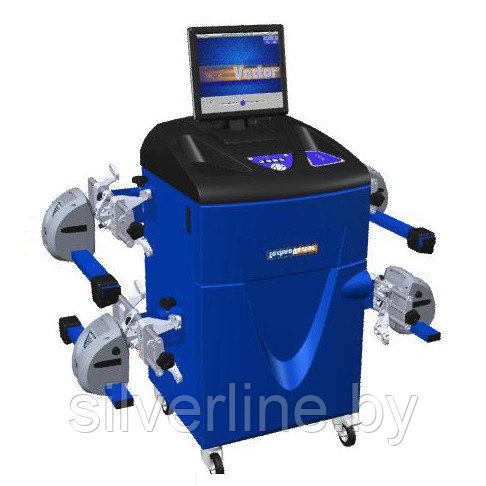

Стенд сход-развал Техно Вектор V 5216 R PRRC, фото 1
Стенд сход-развал Техно Вектор V 5216 R PRRC, фото 2Стенд сход-развал Техно Вектор V 5216 R PRRC, фото 3Стенд сход-развал Техно Вектор V 5216 R PRRC, фото 4Стенд сход-развал Техно Вектор V 5216 R PRRC, фото 5

Стенд сход-развал Техно Вектор V 5216 R PRRC

  • Под заказ, 10 дней
  • Код: V 5216 R PRRC

15 093,14 руб.

Стенд сход-развал Техно Вектор V 5216 R PRRC
Стенд сход-развал Техно Вектор V 5216 R PRRCПод заказ, 10 дней
15 093,14 руб.
Купить
+375296676923
Отдел продаж
  • +375296555318
    Отдел продаж
  • +37517 377-63-28
    тел./факс
  • +375298638169
    Отдел продаж
  • +37517 3776327
    Бухгалтерия
Купить
+375296676923
Отдел продаж
  • +375296555318
    Отдел продаж
  • +37517 377-63-28
    тел./факс
  • +375298638169
    Отдел продаж
  • +37517 3776327
    Бухгалтерия
  • График работы
  • Адрес и контакты
возврат товара в течение 14 дней по договоренности

Модификации прибора V5216 R PRRC – оснащаются 8 CCD камерами и 8 датчиками измерителями вертикальных углов с инфракрасной связью между измерительными блоками.
Подключаются к компьютерной стойке посредством высокочастотного радиоканала (Bluetooth).
Функция PRRC позволяет производить процедуру 'Компенсация' прокаткой автомобиля или плавным вращением колес поддомкраченного автомобиля.

Техно Вектор 5

стенд с инфракрасной связью

Описание Техно Вектор 5

"Техно Вектор 5" - современные стенды для проверки и регулировки углов установки колес с инфракрасной связью между измерительными блоками и с передачей данных по кабелю или по высокочастотному радиоканалу (Bluetooth).

Использование инфракрасных лучей вместо кордов позволяет существенно повысить точность, скорость и удобство измерений.

Применение инновационных технологий позволяет превратить научно-технический продукт в рыночный товар с высокими потребительскими свойствами.




Описание стендов Техно Вектор 5
(инфракрасные стенды сход-развал)


Измерительная система на базе CCD матриц высокого разрешения позволяет измерить с высокой точностью схождение, колесную базу и ширину колеи, а также схождение в повороте при 20° без использования электронных поворотных кругов.


Каждая CCD камера содержит два излучателя и CCD матрицу высокого разрешения (3648 ячеек).

Режим "Просмотр показаний датчиков" позволяет производить детальнуюдиагностику работы стенда. Калибровочное устройство входит в базовую комплектацию.

Восемь CCD камер на базе японских оптических матриц высокого разрешения.

Высокоточные датчики наклона с термокомпенсацией.

DSP - цифровой процессор и 12-ти разрядное АЦП в каждом измерительном блоке.

Цифровая передача данных от измерительных блоков на электронный блок управления через USB - порт.


В беспроводных версиях стендов (модели с буквой R) передача данных на электронный блок управления осуществляется по высокочастотному радиоканалу (Bluetooth® 2.4 GHz), что значительно повысило надежность работы всей системы.

Применение инновационных технологичных свинцовых аккумуляторов позволило увеличить продолжительность непрерывной работы стендов до 26 часов, а также повысить надежность работы изделия в целом.



Беспроводные версии стендов комплектуются резервными кабелями (4шт. х 10м) для подзарядки аккумуляторов в процессе работы.

Новейшая база данных по автомобилям Европы, США, Азии, Японии (в т.ч. с правым рулем), России и др.
Более 40 000 автомобилей в базе, возможность создания собственной базы.

Выпускаемые модели стендов "Техно Вектор":

Модель 5214 N

Модификации прибора 5214 N – оснащаются 6 CCD камерами и 8 датчиками измерителями вертикальных углов. Передние и задние измерительные блоки оснащены электронными уровнями. Измерительные блоки модификации прибора 5214 N подключаются к компьютерной стойке посредством кабелей. Измерительные блоки модификации прибора 5214 N R подключаются к компьютерной стойке посредством высокочастотного радиоканала (Bluetooth).


Модель 5216

Модификации прибора 5216 – оснащаются  8 CCD камерами и 8 датчиками измерителями вертикальных углов. Передние и задние измерительные блоки оснащены электронными уровнями. Измерительные блоки модификации прибора 5216 подключаются к компьютерной стойки посредством кабелей. Измерительные блоки модификации прибора 5216 R подключаются к компьютерной стойке посредством высокочастотного радиоканала (Bluetooth).

Стенды могут комплектоваться ИБ с функцией PRRC.
В любой модели стенда реализована стандартная процедура "Компенсация биения дисков" по 3-м точкам.

Функция PRRC

Функция PRRC позволяет дополнительно производить процедуру "Компенсация"прокаткой автомобиля или плавным вращением колес поддомкраченного автомобиля, с возможностью изменения положения колес в процессе регулировки.
При этом поправка, вычисленная в процессе "Компенсации", пересчитывается автоматически под новое положение колеса.

Функция PRRC обеспечивается лазерным датчиком поворота оси измерительного блока.

Функция PRRC включается при компенсации биения дисков и позволяет произвести измерение более чем по 200точкам, в отличие от стандартной схемы трехточечной компенсации.

Для компенсации биения достаточно повернуть колесо на треть оборота, что до минимума сокращает расстояние, на которое необходимо прокатить автомобиль.

Данная функция значительно увеличивает точность измерений и сокращает время проверки углов установки колес, что повышает производительность в целом.
Схемы размещения платформ при проведении компенсации можно посмотреть на странице Теория.

В измерительные блоки всех моделей стендов сход-развал "Техно Вектор" встроены высокоточные, электронные уровни со световой индикацией, что обеспечивает работу оператора даже при недостаточном освещении.




Технические характеристики

наименование параметра Техно Вектор 5
Диапазон измерений Макс.
погрешность
измерений
Сред.
статист.
погрешность
Углы установки передних колес
Углы развала колес ±8º ±3' ±2'
Угол суммарного схождения передних колес ±5º ±3' ±2'
Угол продольного наклона шкворня ±19º ±8' ±5'
Угол поперечного наклона шкворня ±19º ±8' ±5'
Углы поворота колес передней оси ±22º ±10' ±5'
Максимальный угол поворота колес** ±45º ±30' ±20'
Углы установки задних колес
Углы развала колес ±8º ±3' ±2'
Угол суммарного схождения колес задней оси ±5º ±3' ±2'
Углы индивидуального схождения колес задней оси ±2,5º ±2' ±1'
Углы симметрии
Угол смещения передней оси ±2,5º ±3' ±2'
Угол смещения задней оси* ±2,5º ±2' ±1'
Угол движения ±2,5º ±2' ±1'
Угол отклонения геометрии оси* ±2,5º ±3' ±2'

* - для стендов с замкнутым контуром

** - измеряется с помощью поворотных платформ





наименование параметра значение
Напряжение, В 220 ± 10%
Частота, Гц 50/60
Диапазон крепления колесного адаптера (захвата), дюймы 12 ÷  24
Рабочая температура, °С +10 ÷ +35
Потребляемая мощность, Вт 150
Масса, нетто, Кг, 227
Масса, брутто, Кг 257
Объем, м3 1,5
Характеристики
Основные
Производитель  Техно Вектор
Страна производительРоссия
Максимальный диаметр диска24.0 дюйм
