Описание

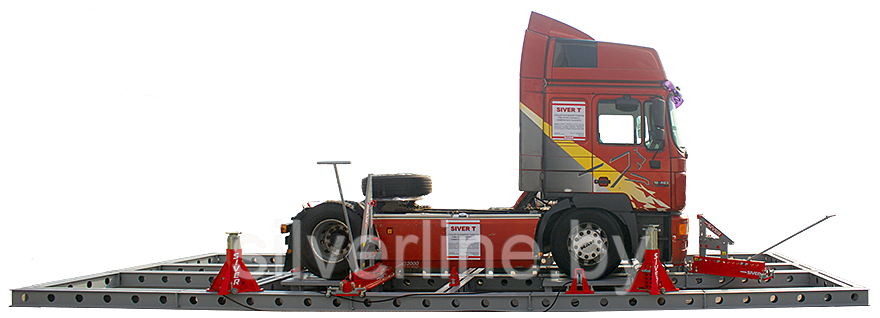

Напольный стапель «SIVER T» предназначен для исправления геометрии рам крупнотоннажного коммерческого автотранспорта. Оборудование имеет сертификат соответствия требованиям безопасности.
Напольная рамаОснову стенда составляет модульная рама, которая собирается с помощью крепежных деталей и монтируется в подготовленный приямок заподлицо с бетонным полом.
В пазы рамы крепятся силовые устройства, упоры, домкраты, анкерные ролики и дополнительные аксессуары.
Размер рамы – 5,7 х 18 м (возможно изменение размеров под требования заказчика).

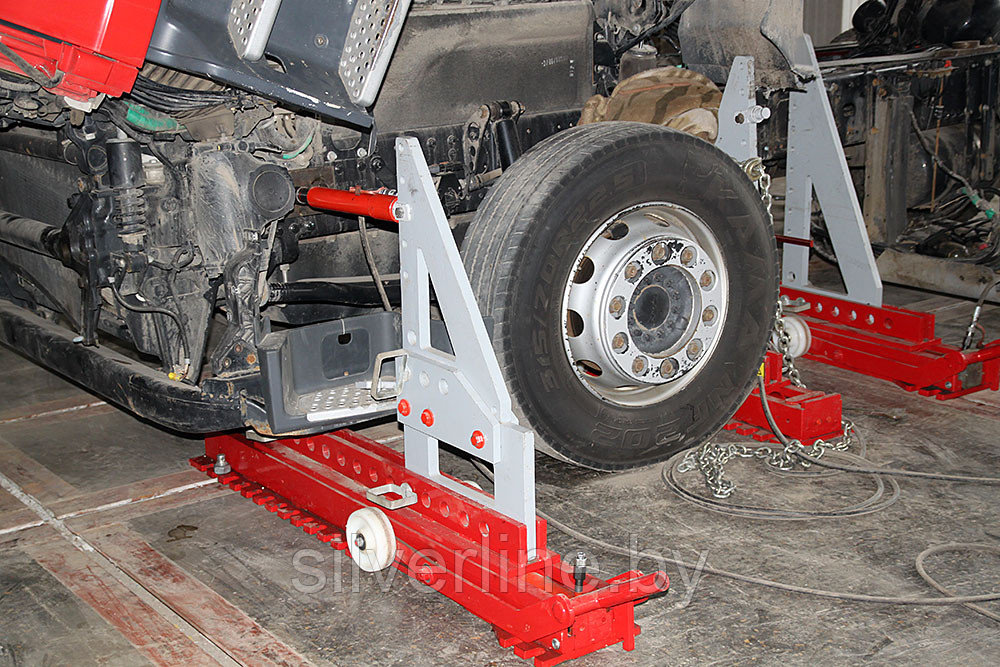

Правка рамы в горизонтальной плоскостиДля исправления перекосов рамы в горизонтальной плоскости используются горизонтальные силовые устройства и горизонтальные упоры, фиксирующиеся на раме. Силовые треугольники позволяют регулировать высоту приложения усилия.
Горизонтальное силовое устройство
- Удобные колеса для перемещения
- Съемная ручка
- Усилие гидроцилиндра – 20 тонн
- Ход штока - 350 мм
- Шаг установки силовых упоров - 80 мм
- Комплект анкеров для фиксации на раме
Горизонтальный упор
- Удобные колеса для перемещения
- Съемная ручка
- Шаг установки силовых упоров - 80 мм
- Комплект анкеров для фиксации на раме
Набор силовых упоров с комплектом фиксаторов
- Треугольник большой
- Треугольник малый
- Удлинитель.
- Болт с гайкой
- Палец
Перекосы рамы в вертикальной плоскости исправляются при помощи вертикальных силовых устройств (домкратов), фиксируя раму при помощи цепей и анкерных роликов.
Вертикальный домкрат
- Подпружиненные колеса для быстрого и удобного перемещения
- Газовая пружина для удобства регулировки высоты
- Дополнительная фиксация штока при работе без подключения к гидросистеме
- Усилие гидроцилиндра – 20 тонн
- Минимальная высота – 500 мм
- Максимальная высота – 1250 мм
- Шаг регулировки высоты – 50 мм
- Ход штока – 350 мм
Анкерные ролики и цепи
- Используются для фиксации рамы автомобиля к рельсовой системе, и для изменения направления вытяжки.
- Большой анкерный ролик/li>
- Малый анкерный ролик
- Цепь 10т 4м с крюком и фиксатором
- Цепь 20т 4м с крюком и фиксатором
Комплект упоров поворотных (для вертикального домкрата 20 т)
Исправление заломов рамыДля исправление заломов и локальных повреждений рамы, а так же для для прессования и клепки используются гидравлические струбцины с усилием 10 или 20 т.
Комплект для установки заклёпок 10, 12, 14 мм (для силовой струбцины 20т)
Комплект угловых упоров 90°; 105° (для силовой струбцины 20т)
Упор (для силовой струбцины 20т)

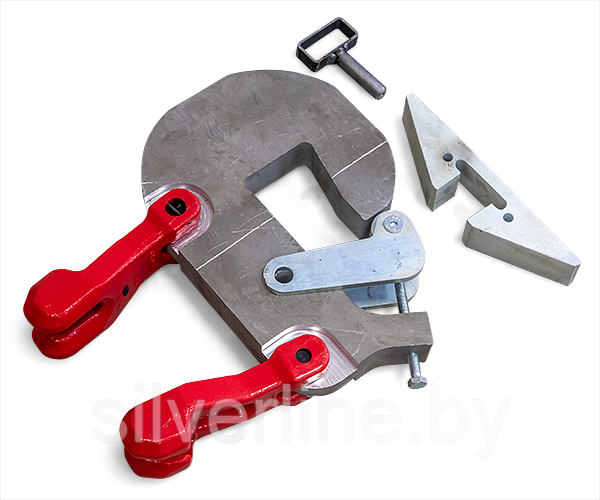

Дополнительное оборудование и аксессуарыКомплект захватов для правки двутавровых рам полуприцепов
- Изготовлены из алюминиевого сплава
- Захват c шплинтом - 2 шт.
- Усиливающий фланец - 4 шт.
Комплект захватов для правки швеллерных рам
- Изготовлены из алюминиевого сплава
- Захват c шплинтом - 2 шт.
- Усиливающий фланец - 2 шт.
Захват (крюк) для правки рам прицепов и полуприцепов
Упор регулируемый для правки полуприцепов
Комплект из 2-х шт.
Опора для гидроцилинда 20т с фиксаторами крепления
Комплект пластин-упоров универсальный
- Размер 250 х 80 x 10мм; 20мм; 30мм; 50мм

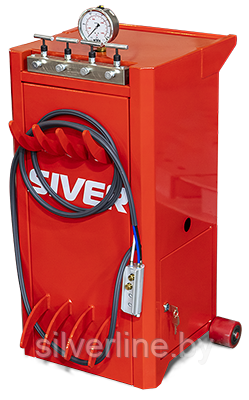

Для управления работой силовых устройств, домкратов и струбцин используется насосная станция.
- Управление 4-мя гидроцилиндрами одновременно
- Контроль усилия с помощью манометра
- Рабочее давление 7-14 бар
- Объем масляного бака 15 литров.
Возможно так же дополнительно использование ручных и пневмо-гидравлических насосов.
Основные | |
---|---|
Производитель | Siver |
Страна производитель | Россия |
Тип | Стенды для правки кузовов |
- Цена: 146 916 руб.
