Окрасочно-сушильная камера Trommelberg SB7427.02P

TROMMELBERG:SB7427.02P

Описание:

В отличии от стандартной версии SB7427.02 данная модель имеет более производительные агрегаты с ременным приводом вентиляторов, панели ОСК утеплены минеральной ватой, вытяжной агрегат оснащен шибером для регулировки давления в кабине. Камера имеет Европейский сертификат – CE и оснащена дополнительными системами безопасности.

Окрасочно-сушильная камера* с тепловентиляционным агрегатом производительностью до 24000 м³ воздуха в час и экономичной дизельной горелкой Riello RG5S тепловой мощностью до 260000 ккал/час.
Камера полностью отвечает сложившимся на рынке требованиям и позволяет обслуживать легковые автомобили любого класса.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Габариты:

кабины (ГхШхВ), мм 6900х4000х2650

наружные (ГхШхВ), мм 7000х5550х3450

трехстворчатой двери (ШхВ), мм 3000х2600

двери для персонала (ШхВ), мм 650х1800

Тепловентиляционный агрегат:

Мощность двигателей, кВт 2x4 кВт 1-7,5 кВт

Макс. тепловая мощность горелки, ккал/час 260000

Макс. воздухообмен в режиме окраски, м³/час 24000

Макс. расход дизельного топлива, л/цикл 26

Макс. температура в режиме сушки, °С 80

Требования к электросети:

Общая потребляемая мощность, кВт 17

Электропитание, В/Гц 3Ф.x380-400/50

Мощность ламп освещения, Вт 54x36 = 1944

Освещенность в кабине, люкс > 1400

Другие характеристики:

Длина въездных аппарелей, мм 2000

Несущая способность пола, кг/колесо 500 кг/колесо (0.2х0.2м)

Толщина стеновых панелей, мм 50

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

• Тепловентиляционный агрегат с двумя приточными и одним вытяжным вентилятором;

• Теплообменник из нержавеющей стали;

• Дизельная горелка Riello RG5S;

• Полностью решетчатое металлическое основание;

• 2 въездные аппарели;

• 8 верхних светильников по 4 лампы = 32 шт.;

• 8 боковых светильников по 2 лампы = 16 шт;

• 6 ламп на задней стенке;

• Пульт управления;

• Комплект фильтров.

ОСОБЕННОСТИ
Окрасочно-сушильная камера SB7427.02 ― Trommelberg SB7427.02

Окрасочно-сушильная камера* с тепловентиляционным агрегатом производительностью до 22000 м³ воздуха в час и экономичной дизельной горелкой Riello RG5S тепловой мощностью до 260000 ккал/час.
Камера полностью отвечает сложившимся на рынке требованиям и позволяет обслуживать легковые автомобили любого класса.

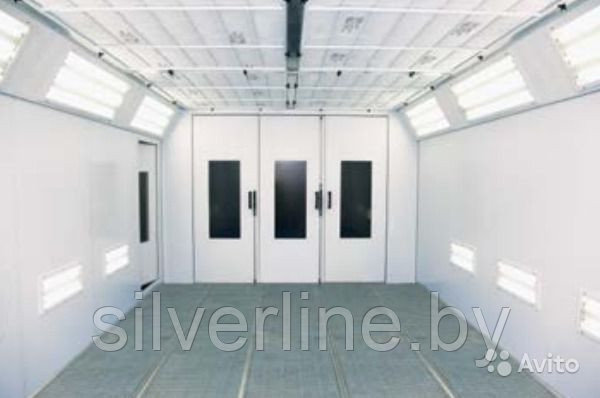

КАБИНА ОСК
Окрасочно-сушильная камера SB7427.02 ― Trommelberg SB7427.02

Окрасочно-сушильная камера оснащена кабиной современного внешнего вида с конструкцией из окрашенных стеновых панелей с тепло- и звукоизоляцией. Кабина оснащается 3-створчатыми въездными воротами и сервисной дверью.
Стеновые панели изготавливаются из окрашенного листового металла с термоизоляцией из пенополистирола.

ТЕПЛОВОЙ АГРЕГАТ ОСК
Окрасочно-сушильная камера SB7427.02 ― Trommelberg SB7427.02

Тепловой агрегат в процессе сборки может устанавливаться как справа (стандартное исполнение) так и слева (горелка обращена назад).
Агрегат оснащен приточным и вытяжным вентиляторами типа «беличье колесо» с прямым приводом от 7.5-кВт двигателей. Вытяжной вентилятор располагается за фильтром окончательной очистки, что способствует повышению долговечности вытяжного вентилятора, поскольку на него не попадают частицы окрасочного тумана.
Агрегат обеспечивает работу камеры как в режиме нанесения окрасочных материалов при максимальном воздухообмене, так и в режиме сушки, когда обеспечивается циркуляция нагретого воздуха по замкнутому контуру. Изменение потока воздуха при переходе из одного режима в другой осуществляется при помощи электромеханической заслонки.
Панели агрегатной группы дополнительно изолируются минеральной ватой.

ОСНОВАНИЕ И ПОЛЫ ОСК
Окрасочно-сушильная камера SB7427.02 ― Trommelberg SB7427.02

Окрасочная камера поставляется с полнорешетчатым основанием высотой 280 мм из оцинкованной стали. При желании основание может быть заглублено в полы таким образом, чтобы пол камеры находился на одном уровне с полом рабочего помещения.

ПУЛЬТ УПРАВЛЕНИЯ ОСК
Окрасочно-сушильная камера SB7427.02 ― Trommelberg SB7427.02

Камера имеет в своем составе электрический пульт управления, полностью контролирующий все рабочие режимы и обеспечивающий безопасную работу дизельной горелки. Пульт управления оснащен индикаторами режимов работ, необходимой рабочей и аварийной сигнализацией, таймером и контроллером температуры в кабине.

ОСВЕЩЕНИЕ ОСК
Окрасочно-сушильная камера SB7427.02 ― Trommelberg SB7427.02

Камера оснащена мощным комбинированным верхним и боковым вертикальным освещением. Светильники верхнего яруса располагаются под углом 45°, что в совокупности со светильниками нижнего яруса обеспечивает комфортную работу и создает идеальные условия для сравнения цвета оригинального и ремонтного лакокрасочного покрытия.

ФИЛЬТРЫ ОСК
Окрасочно-сушильная камера SB7427.02 ― Trommelberg SB7427.02

Окрасочная камера в стандартной комплектации оснащается: входным и выходным карманчатыми фильтрами, потолочным фильтром тонкой очистки и напольным фильтром для поглощения окрасочного тумана.
Для удобной замены карманчатые фильтры устанавливаются на легкосъемных металлических рамках.
